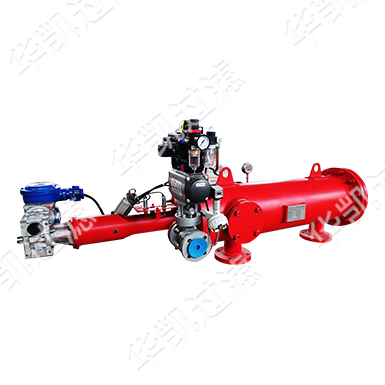

吸吮式多级自清洗过滤器
吸吮式多级自清洗过滤器

吸吮式自清洗过滤器分为两级过滤,粗过滤网除去水中大颗粒,避免细滤网避免受到大颗粒损坏,吸嘴受到堵塞,细滤网主要起到主要过滤作用,滤除微小颗粒。

订购热线:
0512-80806580
产品详情
设计参数

  吸吮式自清洗过滤器分为两级过滤,粗过滤网除去水中大颗粒,避免细滤网避免受到大颗粒损坏,吸嘴受到堵塞,细滤网主要起到主要过滤作用,滤除微小颗粒。

  技术参数

  电源: 380V、50HZ、3相、控制220V 电机功率: 0.37W-0.55KW

  滤网: 316不锈钢(编织、烧结、锲形) 过滤精度: 500-20um

  排污阀: 铸铁表面树脂涂层 清洗时间: 35-60s

  工作温度: 70℃ 清洗压损: 0.01-0.05MPa

  工作压力: 0-1.6MPa 清洗方式: 360度扫描吸吮式

  控制系统: 西门子PLC 清洗机构转速: 14-20rpm

  控制方式: 压差、时间及手动 反冲洗时间: 60S

  工作原理

  液体进行两级过滤,液体由入口进入,经过粗滤网滤掉较大颗粒的杂质,然后到达细滤网。 当过滤器的压差达到预设值时,将开始自动清洗过程,此间净水供应不断流,清洗阀打开,清洗室及吸污器内水压大幅度下降,通过滤筒与吸污管的压力差,吸污管与清洗室之间通过吸嘴产生一个吸力,形成一个吸污过程。同时,电力马达带动吸污管沿轴向做螺旋运动。

  控制系统

  西门子PLC控制箱集数显、远控

  压差开关系统

  当水差达到预设值时压差开关启动,电控系统进入反冲洗程序。反冲时间可由集成控制器预设可调。

  壳体材质

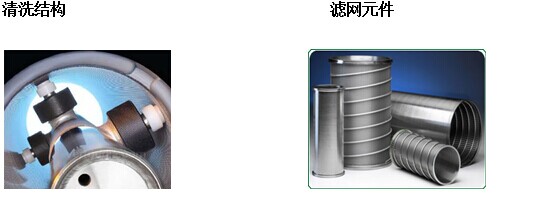

  排污阀:铸铁 清洗装置:不锈钢、尼龙、PVC

  滤网: 304/316 密封圈:氟橡胶、合成橡胶

  壳体: 碳钢喷涂环氧树脂、不锈钢 控制器:铝、铜、不锈钢、PVC

\

  典型应用

  冷却水处理 原水处理 工业循环用水处理 造纸工业 农业灌溉

  城市景观供水系统 雨水收集与利用 石油化工
