全自动刮刀过滤器
全自动刮刀过滤器

HK-GD系列:刮刀自清洗过滤器根据刮刀位置,分为两大类:内刮刀过滤器、外刮刀过滤器。刮刀过滤器使用360°旋转刮刀和气缸升降刮刀,在线自动清洗杂质和污垢,无需人工清洗,保持操作连续

订购热线:
0512-80806580
产品详情
设计参数

  产品介绍

  HK-GD系列:刮刀自清洗过滤器根据刮刀位置,分为两大类:内刮刀过滤器、外刮刀过滤器。

  刮刀过滤器使用360°旋转刮刀和气缸升降刮刀,在线自动清洗杂质和污垢,无需人工清洗,保持操作连续作业, 主要应用于过滤低、中、高粘性液体的除杂过滤,是一款性能优良的自清洗刮刀过滤设备。

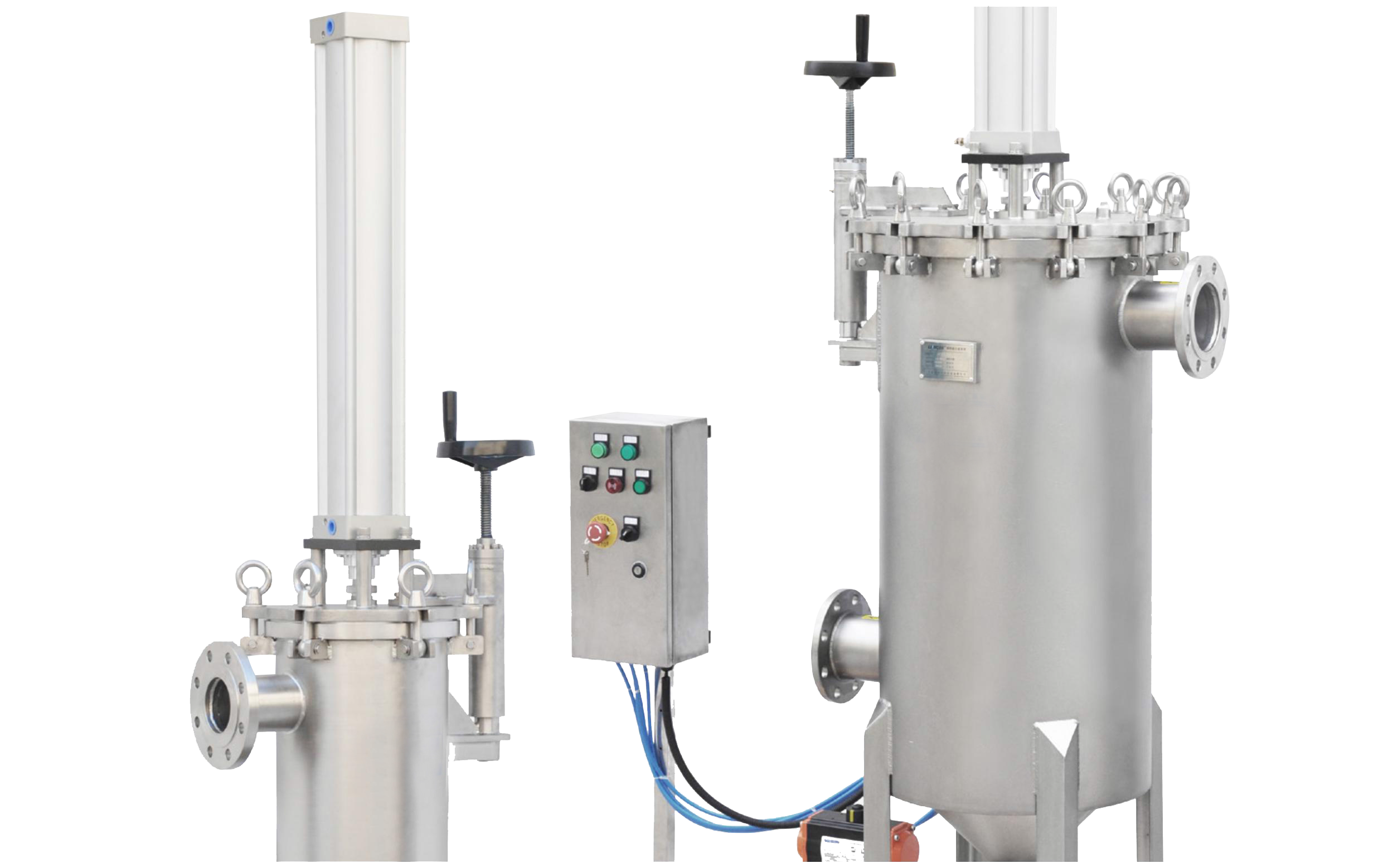

全自动刮刀过滤器
  工作原理

  液体从壳体进口进入,粘性物料介质通过楔形网滤网,粗颗粒被滤网拦截,高浓度的液体经过滤后进入下一道生产环节, 杂质被拦截在滤网内表面,慢慢堆积,沉降一部分在在设备底部。压差传感器检测滤芯内外压差值,控制模块启动既定清洗程序, 刮刀将附着在滤网内外壁的介质清洗,并随着底部的浓缩液排除壳体,恢复正常过滤状态。

  技术参数

  口径:DN25-DN300

  壳体材质:CS、SUS304、SUS316、TA2

  工作压力:0-2.0MPa

  滤芯材质:不锈钢

  工作温度:0-200℃

  垫片材质:氟橡胶、丁晴橡胶

  过滤精度:500UM-25UM

  壳体处理:机械抛光、喷砂、酸洗钝化

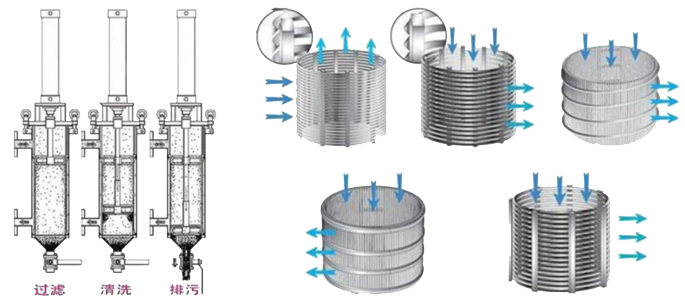

  工作流程

  过滤:待过滤液体通过进液口进入过滤器,在过滤过程中,粘性物料中的杂质堆积在不锈钢滤网上,内层杂质逐渐堆积,内外两侧由此产生压差,通过压差开关监测进出口的压差变化;

  清洗:待压差达到设定值时,将开启自动清洗过程,电控系统给出信号,气缸/电机开始工作,带动刮刀上下往复(旋转)刮除杂质;

  排污:达到指定排污时间后,排污阀打开,开始排污,排污时间根据杂质量及滤液的价值设定。整个控制也可按照客户要求改进,请联系苏州华凯工程师,咨询排污方案。

  元件

  外壳/电机/减速机/弹性刮刀组件

  精度高滤元/压差监控/智能控制系统

  细节展示

  技术选型
公称通经(DN) DN25-DN300(1/2’’-24’’) 连接方式 法兰、对焊、承插焊、螺纹、卡箍
壳体材质 Q235B 304 316 TA2 合金钢 法兰压力 0.25-6.3MPa(150-600LB)
滤芯材质 不锈钢/合金钢 法兰密封面 FF、RF、M、FM、RJ、T、G
过滤精度 ≥25UM 垫片材质 PTFE、金属缠绕、丁晴橡胶等
安装地点 室内/室外 防爆等级 ExibⅡBT4/ExibⅡCT4
控制箱 液晶触摸智能控制箱 西门子PLC-LOGO 单片机

  特征和优点

  ■ 不产生过滤耗材一次性抛弃,节约耗材成本及环保处理成本

  ■ 污水从高杂质浓度和可回收利用,避免了材料的损耗高值

  ■ 标准配备国际知名品牌减速电机,可靠性高,使用寿命长

  ■ 全自动密闭过滤,无有害物质泄漏,安全绿色高效

  ■ 配备多类型微孔滤元,满足各种过滤工况要求

  ■ 各种模块组合和自动可选模式,满足各种过滤器的应用要求

  ■ 压损小,流量稳定,能耗控制控制低值

  ■ 自主研发的弹簧刮刀组件,无二次污染,紧密贴合滤元

  ■ 自动运行, 24小时连续在线过滤,节省人工开支

  典型应用

  ■ 适用行业: 石油化工 精细化工 食品加工 医药环保

  ■ 典型液体: 蜡、煤馏油、沥青、涂料、粘合剂、橡胶、胶水、巧克力、高分子聚合物等

  附 注

  可根据用户提供的规格、型号及样品加工定制!

  口径:DN25-DN300

  壳体材质:CS、SUS304、SUS316、TA2

  工作压力:0-2.0MPa

  滤芯材质:不锈钢

  工作温度:0-200℃

  垫片材质:氟橡胶、丁晴橡胶

  过滤精度:500UM-25UM
