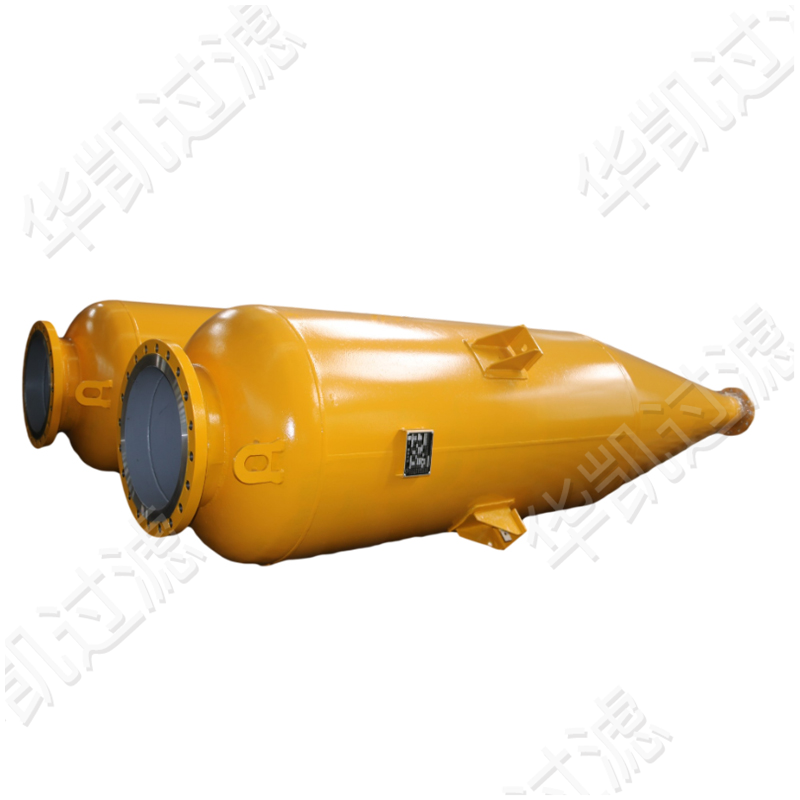

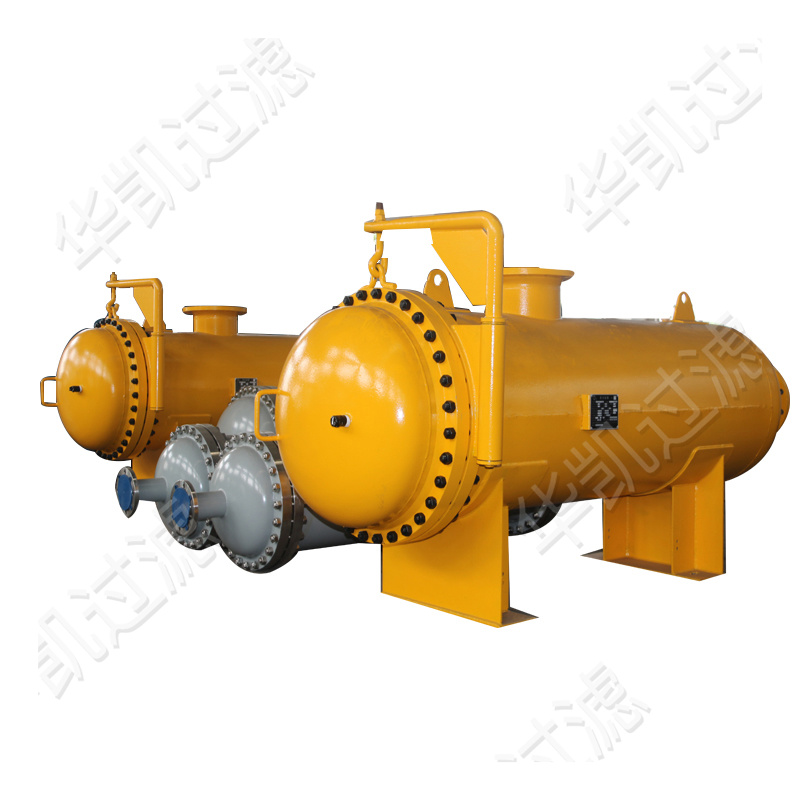

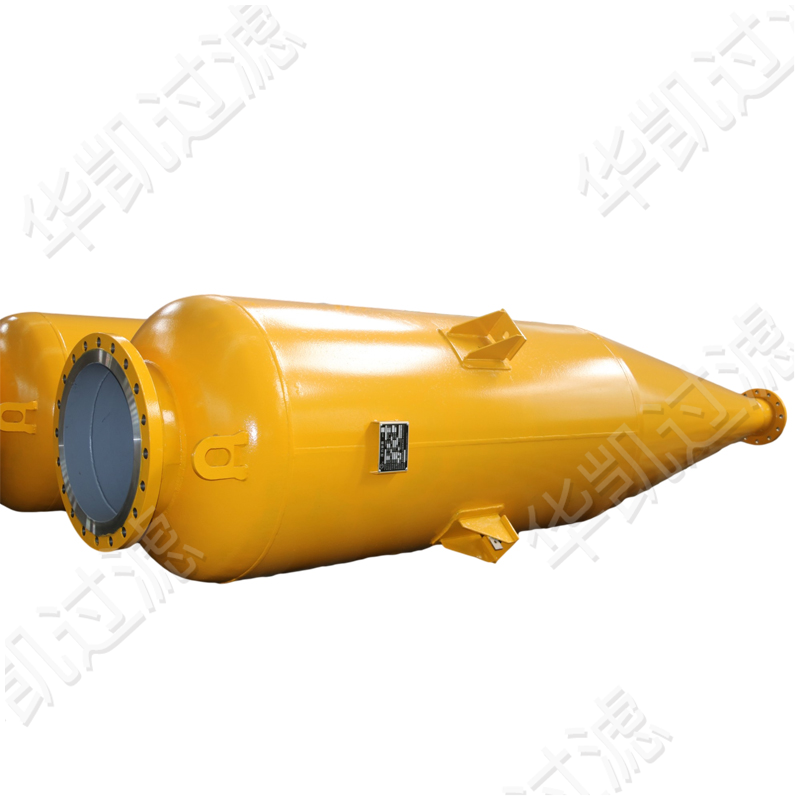

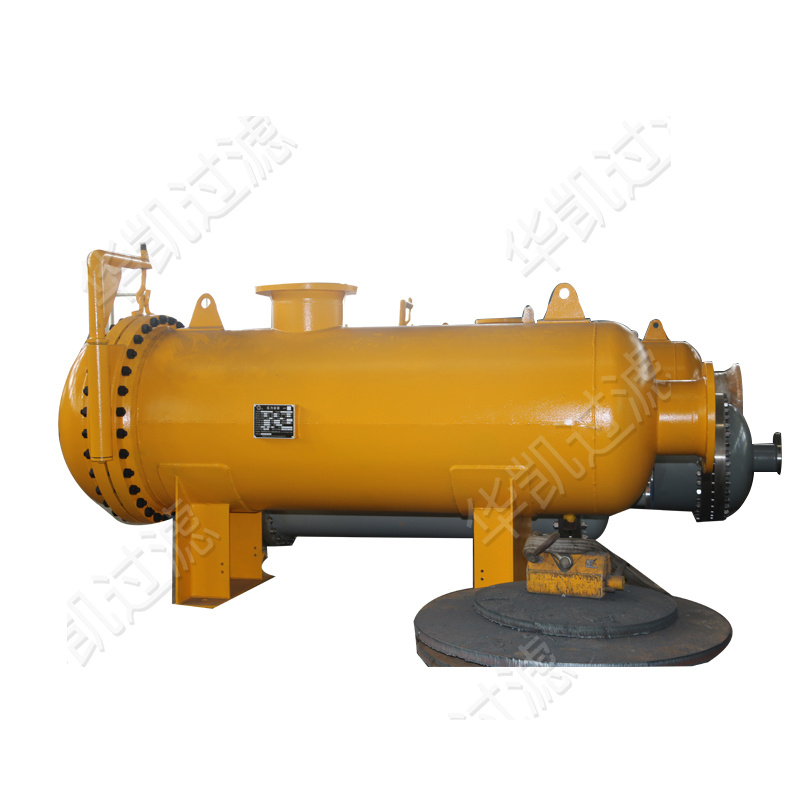

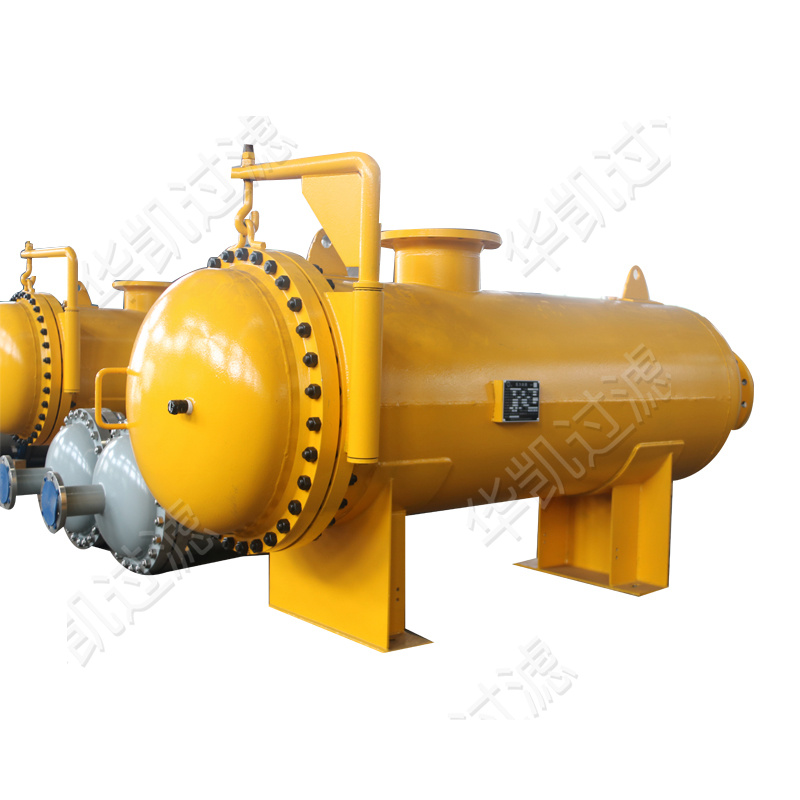

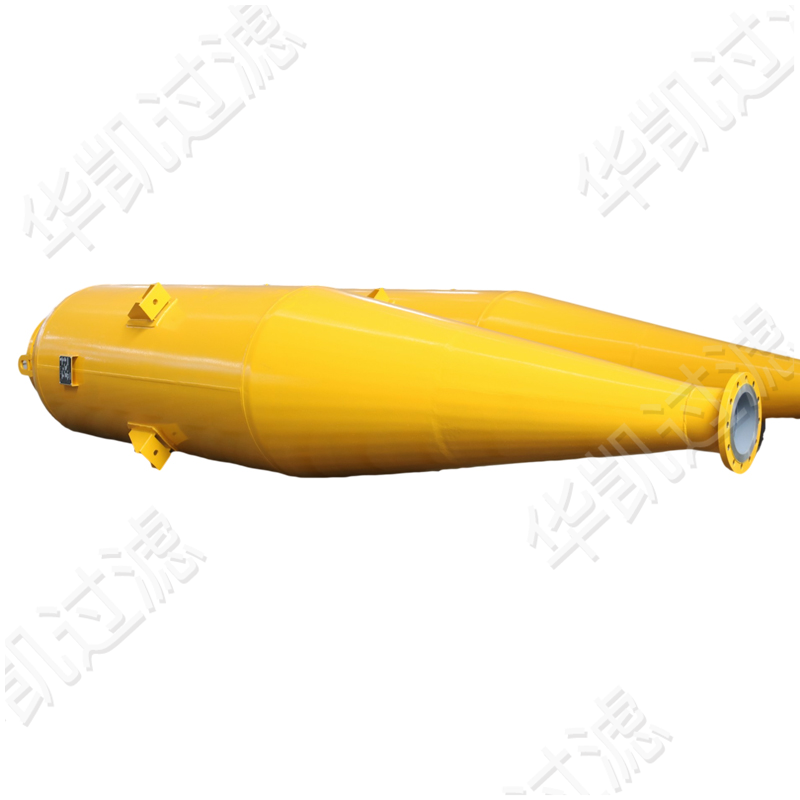

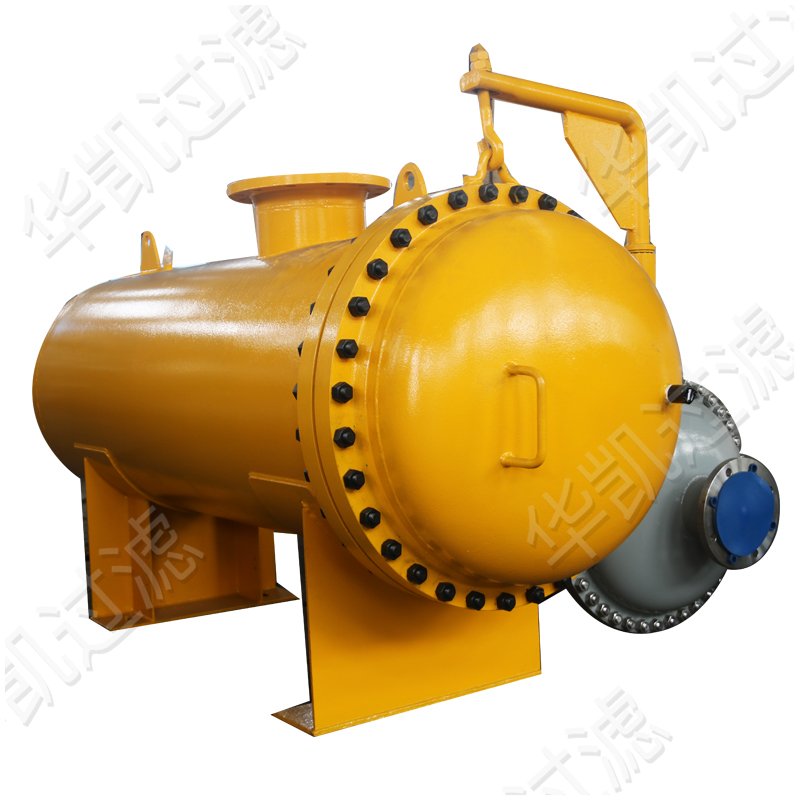

旋风分离过滤器
旋风分离过滤器

一级过滤:旋风管式气液分离器:当含液气流进入气液分离器时,由于旋风管内的旋转漩涡设计,气流会产生强烈的漩涡运动,从而形成很强的离心力,使得固体颗粒和液体杂质贴在旋风管壁上

订购热线:
0512-80806580
产品详情
设计参数

    一级过滤:旋风管式气液分离器:当含液气流进入气液分离器时,由于旋风管内的旋转漩涡设计,气流会产生强烈的漩涡运动,从而形成很强的离心力,使得固体颗粒和液体杂质贴在旋风管壁上。杂质从气流中分离出来后,聚集在容器的积液区内。净化后的气体则以小的压损离开旋风管式分离器进入下一级过滤。

    二级过滤:滤芯过滤与分离:这一级是由若干只可更换的或可反复清洗的过滤元件组成。这类过滤元件的类型和精度等级要根据工作条件选择,其目的是除去小的固体颗粒,并凝聚雾状物使液滴在分离器中被大限度的除去。

    滤芯材料有多种选择,超微玻璃纤维、聚酯、聚丙烯、尼龙等。根据不同要求选择不同的滤芯。

        \

                                                     \

  设备参数

                      安装形式                                                       立式或卧式                                                        制造标准                                              GB150 或 ASME VIII-1
容器材料 碳钢、不锈钢  过滤效率 固体99.98%, 液体99.5%
过滤精度
      1、5、10微米       容器直径(常用)                          1200mm以下
滤芯材料 超微玻璃纤维、聚酯、聚丙烯、尼龙等

  性能指标

  1. 旋风分离效果:

  对于5-10μm的尘粒和液滴,去除率达99%

  对于≥10μm的尘粒和液滴,去除率达99.95%

  2. 过滤分离效果:

  对于≥0.3μm的固体颗粒,去除效率达99.9%

  可分离粒径大于0.1μm的液滴

  设备特点

  ★ 效率高,精度高,处理量大

  ★ 压降计算,有效减少了能量的损失

  ★ 细致的细节设计,增强了操作维护的便捷性

  ★ 两段式结构,除液装置除液能力

  ★ 密封设计,滤芯的密封性能和刚度

  ★ 高效精度高除去天然气等气体中的固体和液体杂质,保护下游设备

  典型应用

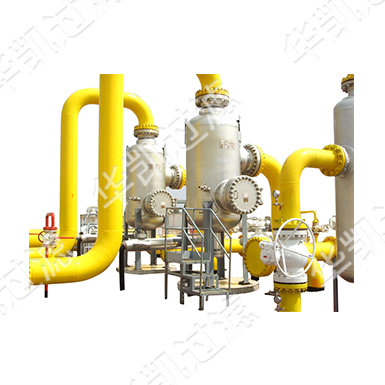

  天然气净化 压缩机入口/出口 涡轮机入口 燃料气 储气设施 接触塔

  用于计量和调压站 用于城市配气系统 保护下游设备
