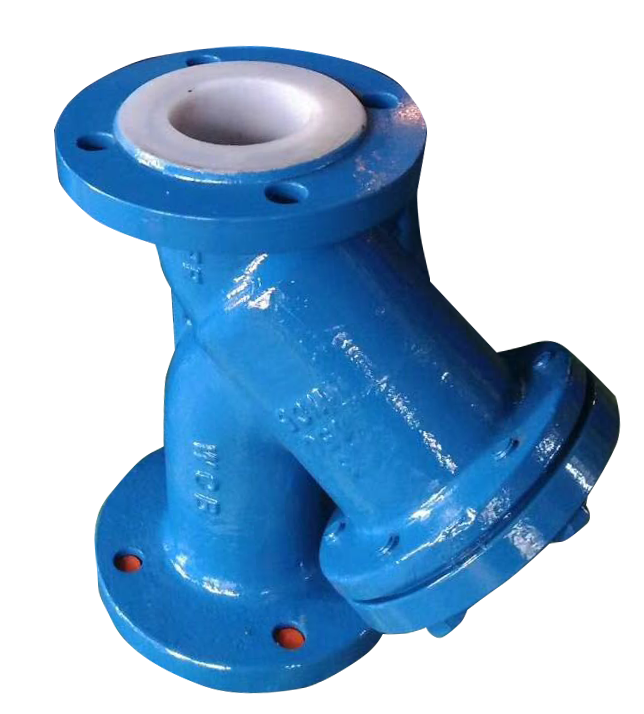

衬氟Y型过滤器
衬氟Y型过滤器

华凯衬氟篮式过滤器是本厂根据客户使用要求结合过滤器和氟塑料里阀门的优点研发的一种新型的过滤器产品。本产品适用于:各种浓度的盐酸、硫酸、 氢氟酸以及王水、硝酸、各种有机酸、

订购热线:
0512-80806580
产品详情
设计参数

  产品介绍

  华凯衬氟篮式过滤器是本厂根据客户使用要求结合过滤器和氟塑料里阀门的优点研发的一种新型的过滤器产品。本产品适用于:各种浓度的盐酸、硫酸、 氢氟酸以及王水、硝酸、各种有机酸、强碱、强氧化剂或浓稀硫酸交替、各种有机溶剂和除熔融碱金属、元素氟及芳香径类外的其他强腐蚀性介质 (注:不同的衬里材料适用介质有所不同)。本产品壳体材质以碳钢内衬氟塑料,滤网材质为F46、F4等材质。本产品具有耐腐蚀强、过滤效率高、维护方便等优点。

  产品特点

  衬四氟Y型过滤器是除去液体中少量固体颗粒的小型设备,可保护设备的正常工作,当流体进入置有规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出, 当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护方便。Y型过滤器又名除污器、过滤阀,是输送介质的管道系统的一种装置, 其作用是过滤介质中的机械杂质,可以对污水中的铁锈、沙粒、液体中少量固体颗粒等进行过滤以保护设备管道上的配件免受磨损和堵塞,可保护设备的正常工作,当流体进入置 有规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护方便。

  标准尺寸

口径 DN25 DN32 DN40 DN50 DN60 DN80 DN100 DN125 DN150 DN200
L 165 185 200 230 295 315 355 405 480 605
H 115 115 145 165 175 205 230 285 315 400

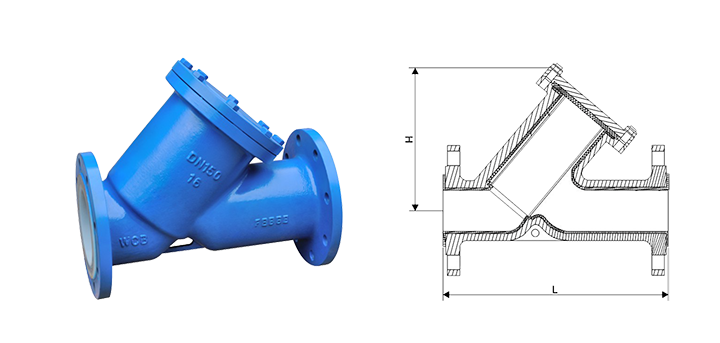

  外形尺寸

  安装方式

  Y型过滤器属于管道粗过滤器系列,也可用于气体或其他介质大颗粒物过滤,安装在管道上能除去流体中的较大固体杂质,使机器设备(包括压缩机、泵等)、 仪表能正常工作和运转,达到稳定工艺过程,保障安全生产的作用。本公司所生产的Y型过滤器(水过滤器)能根据客户具体要求(特殊压力、特殊口径)定制。 Y型过滤器(水过滤器)具有制作简单、安装清洗方便、纳污量大等优点。

  安装说明

  安装过滤器前要认真清洗所管道的螺纹连接表面,使用管道密封胶或特氟龙带(聚四氟乙烯) 要适量。末端螺纹不做处理, 以避免使密封胶或特氟龙带进入管路系统。过滤器可以水平安装或垂直向下安装。

  技术选型

称通经(DN) 25-200 连接方式 法兰
壳体材质 碳钢衬F4(F46) 法兰压力 0.25-2.5MPa/150LB
滤芯材质 F4、F46 法兰密封面 RF
过滤精度 10目-100目 垫片材质 PTFE

  维护说明

  工作一段时间后(一般不超过一周),应进行清洗,以清除系统初始运行时积聚在滤网上的杂质污物。在此后,须定期清洗。清洗次数依据工况条件而定。 若过滤器不带排污丝堵,则清洗过滤器时要将滤网限位器以及滤网拆下。

  每次维护、清洗前,应将过滤器与带压系统隔 离。清洗后,重新安装时要使用新的密封垫。

  附 注

  可根据用户提供的规格、型号及样品加工定制!
