产品介绍

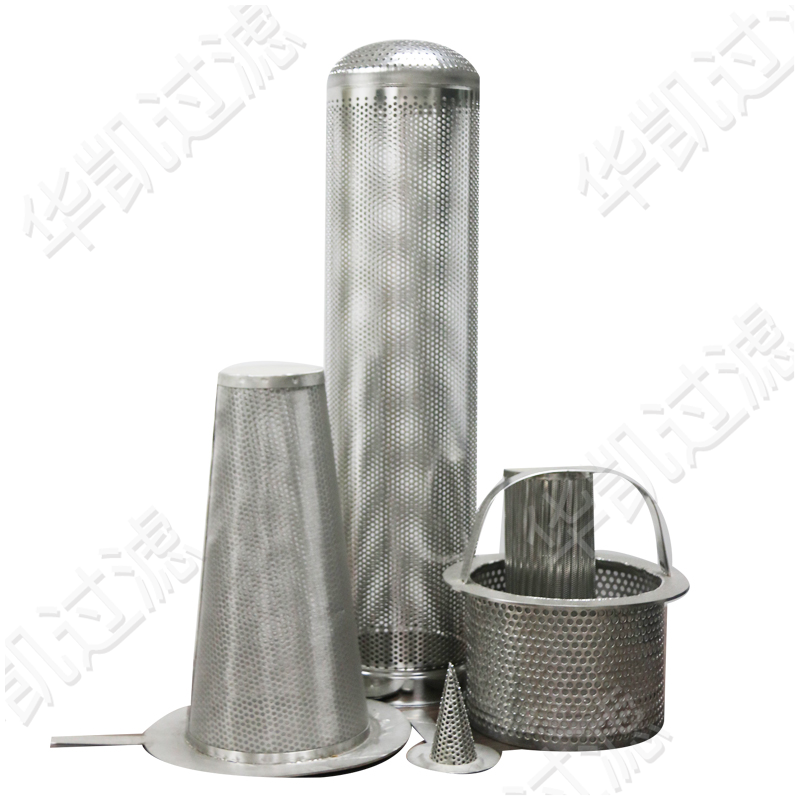

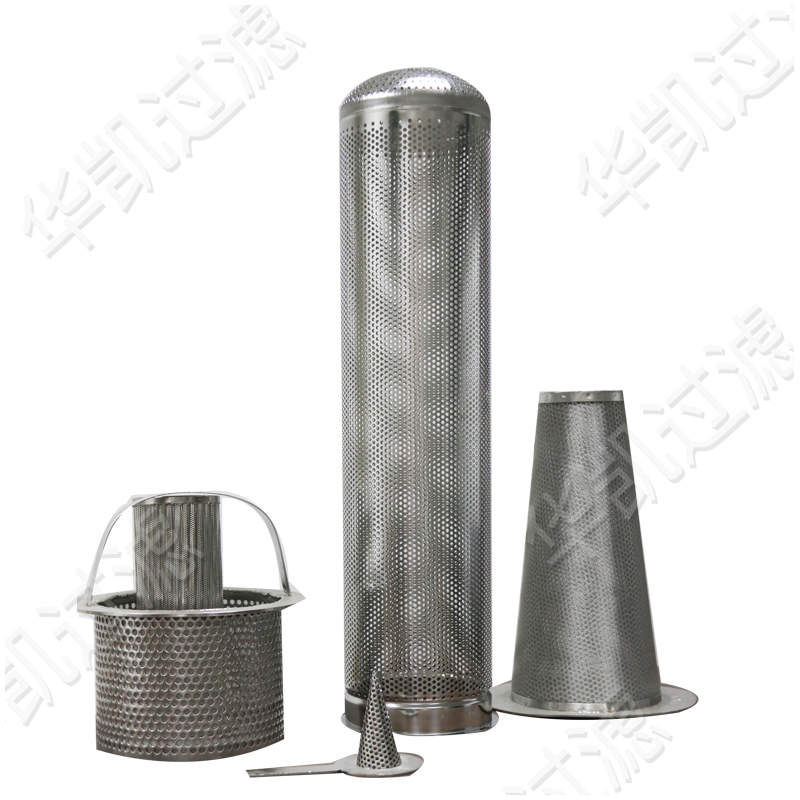

  临时过滤器又称锥型过滤器，属于管道粗过滤器系列简单过滤器形式，安装在管道上能除去流体中的较大固体杂质， 使机器设备(包括压缩机、泵等)、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。当流体进入置 有规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出， 处理后重新装入即可，因此，使用维护方便。

  外形尺寸(平底临时过滤器)

  标准尺寸

公称通径DN	外形尺寸
	D	D1	D2	T	L
40	92	30	20	1.5	65
50	107	44	32	1.5	65
65	127	58	38	1.5	80
80	142	68	50	1.5	90
100	162	90	64	1.5	115
125	192	114	82	2	140
150	218	140	102	2	165
200	272	188	144	2	215
250	329	238	184	2	255
300	384	288	226	2	305
350	444	316	258	3	330
400	495	366	298	3	355
450	555	414	344	3	355
500	617	464	382	3	430
600	724	564	458	3	510

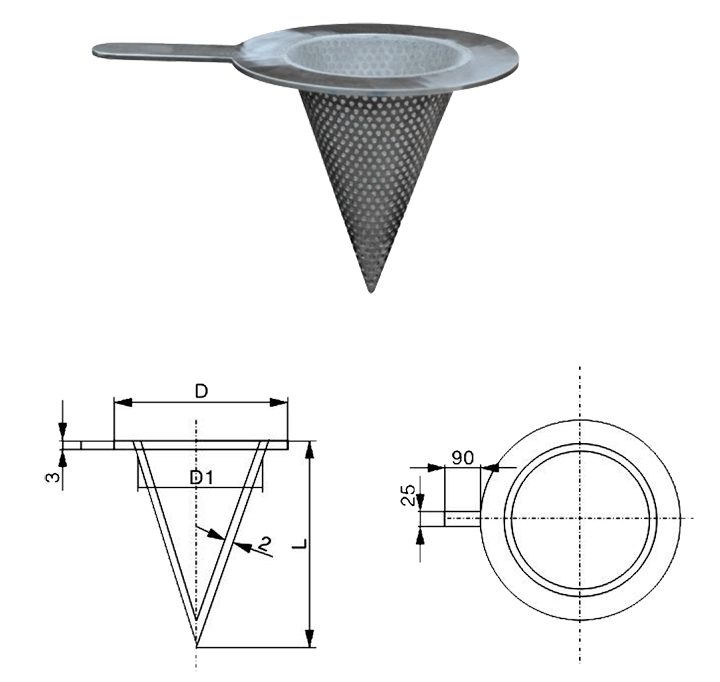

  外形尺寸(尖底临时过滤器)

  标准尺寸

公称通径DN	外形尺寸
	D	D1	L
40	92	30	100
50	107	44	115
65	127	58	140
80	142	68	165
100	162	90	215
125	192	114	265
150	218	140	330
200	272	188	430
250	329	238	535
300	384	288	635

  技术选型

公称通经（DN）	DN15-DN600	连接方式	法兰对夹
壳体材质	不锈钢、PP、F46	法兰压力	0.25-10MPa、150-600LB
过滤精度	0目-500目

  附 注

  可根据用户提供的规格、型号及样品加工定制!
